NDR 线缆选长不是测两台设备的直线距离再向上取整。线缆要经过端口出口、垂直理线、桥架、机柜门和维护空间，过短会产生拉力和过小弯曲，过长则形成沉重线束、遮挡风道并增加误操作。所谓服务环只有在明确支持拔插、抽拉或迁移时才有价值。
规划应为每个端口对建立可复现的走线路径，使用样线沿实际理线器测量，记录起止高度、路径类别和允许余量。不同长度、材质和有源/无源形态可能有不同重量与弯曲要求，BOM 不能只写“NDR 线缆”。完整料号与两端支持要一起核对。

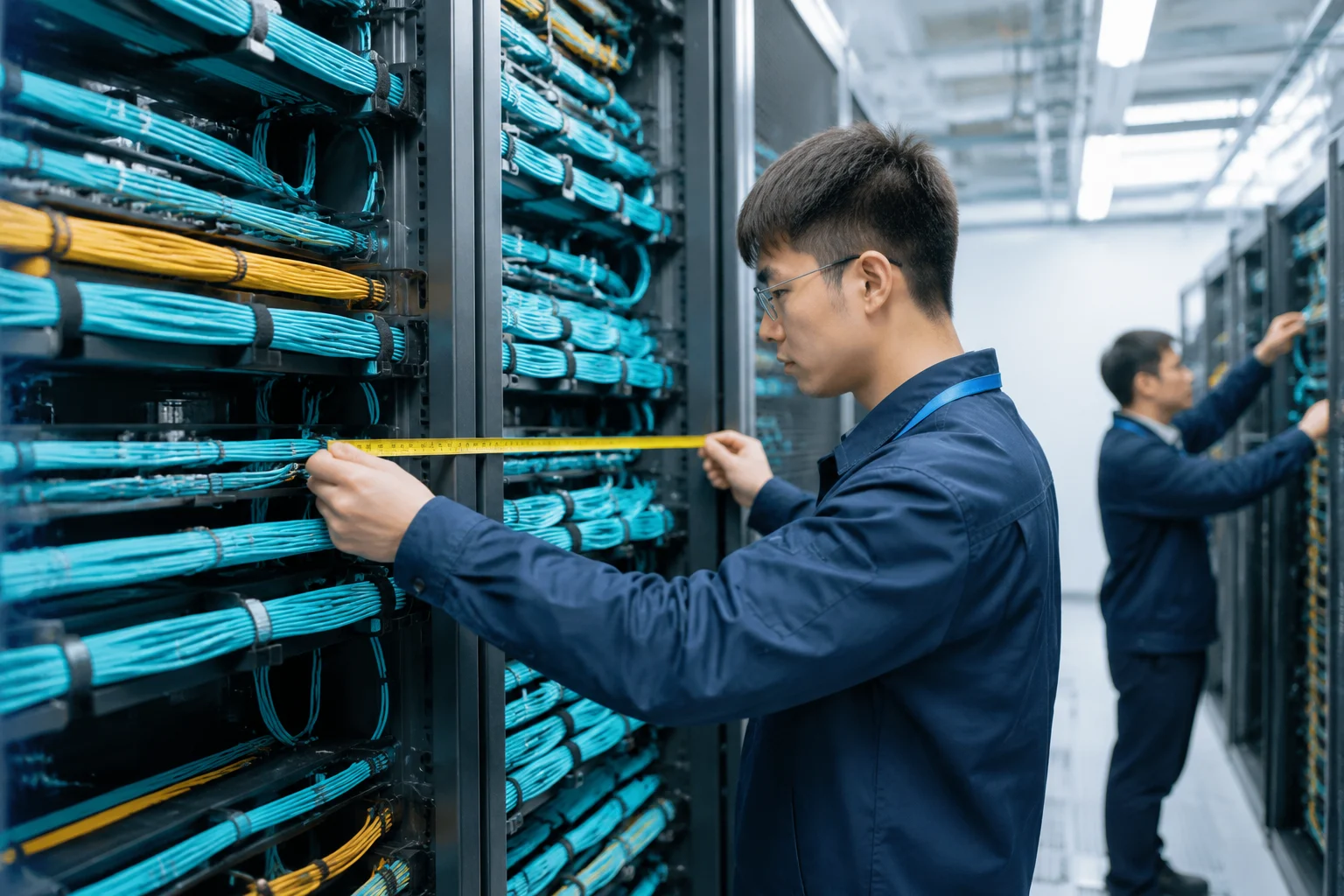

沿实际路径测量而非估算
测量从端口应力释放位置开始，经过水平和垂直理线器、桥架与穿线孔，到对端同一位置结束。记录机柜 U 位、进出线方向和门体空间。对于多种机柜关系建立标准路径模板，但现场偏差仍需复核。
服务余量对应具体维护动作
明确线缆是否需要支持设备抽拉、模块拔插、端口迁移或理线架开启，再确定余量位置与固定方式。服务环不应悬挂在接口上，也不能压在风扇入口。没有维护目的的多余盘绕只增加重量、热与管理风险。
长度种类要平衡库存与现场适配
标准化少数长度有利于备件管理，但跨度过大会产生大量冗余。按常见路径分组统计，再为少数特殊路径单列料号。库存与交期通过正式流程确认，技术规划只给出需求与替换兼容，不作供应承诺。
弯曲与拉力在满载线束中验证
单根线缆容易满足弯曲要求，整束后外层与内层路径会变化。使用适当支撑分担重量，避免连接器承受持续拉力。机柜门关闭和相邻模块插拔时再次检查，不使用过紧扎带改变线缆几何。具体边界遵循完整产品资料。
安装验收包含机械与链路证据
到货核对完整料号和长度，铺设后拍摄内部资产记录、确认应力和风道，再运行持续流量并保存错误、重训练和温度。维护后检查固定点与服务余量是否被改变。链路 ID 要与两端端口和线缆序列关联。
把方案转成工程清单
- 沿端口、理线器、桥架和机柜门的真实路径测量。
- 为每段服务余量写明拔插、抽拉或迁移用途。
- 在满载线束下检查弯曲、拉力、重量和风道。
- 按路径统计选择有限但合适的完整料号长度。
- 到货、安装和维护后保存机械与持续流量证据。
产品事实需要回到当前文档
NVIDIA LinkX 产品范围包含不同长度与类型的高速 InfiniBand 互连。
允许长度、弯曲、拉力、环境和兼容组合应按具体线缆与设备资料确认。
具体功能、版本、兼容与部署条件请以NVIDIA LinkX 官方资料的当前页面为准。官方系列信息用于建立候选范围，不能替代完整料号、目标平台支持清单和现场验证。
把验证证据带入实施
中科新远是 NVIDIA Networking Elite 合作伙伴。中科新远可结合 MFS1S00/MFS1S50 候选线缆、MQM9700 与 ConnectX 端口表，协助完成路径测量、长度 BOM 和安装验收。具体合作范围和项目交付内容以当前有效资质、官方目录及书面确认结果为准。
为避免线缆过短，统一多预留一米是否更稳妥？
不一定。过长会增加盘绕、重量、风道和误操作风险。应沿真实路径测量，并让每段服务余量对应明确维护动作。
