规格参数
确认接口类型、端口速率、传输距离、单/双端口、功耗、安装形态和是否需要配套线缆或光模块。
核心参数表
| 参数 | 规格 |
|---|---|
| 型号 | MMS4X00-NS400 |
| 速率 | 400Gb/s（4通道）/ 200Gb/s（2通道） |
| 封装 | OSFP（扁平顶面） |
| 协议支持 | InfiniBand（IB）、以太网（ETH） |
| 光接口 | MPO-12/APC（绿色外壳，APC研磨） |
| 光纤类型 | 单模（黄色光纤/拉环） |
| 调制方式 | 4 × 100G-PAM4 |
| 波长 | 1310nm（EML激光器） |
| 最大传输距离 | 100米（400G模式）/ 50米（200G分光模式） |
| 最大功耗 | 9W（400G）/ 5.5W（200G） |
| 供电电压 | 3.3V |
| 工作壳温 | 0°C 至 +70°C |
| 管理接口 | CMIS 4.0（I²C） |
| 诊断功能 | 温度、电压、偏置电流、收发光功率监控 |
| 特殊功能 | 自适应发射均衡、PRBS测试、环回模式 |
| 激光安全等级 | Class 1 |
| 合规性 | RoHS、OSFP MSA Rev. 1.12 |

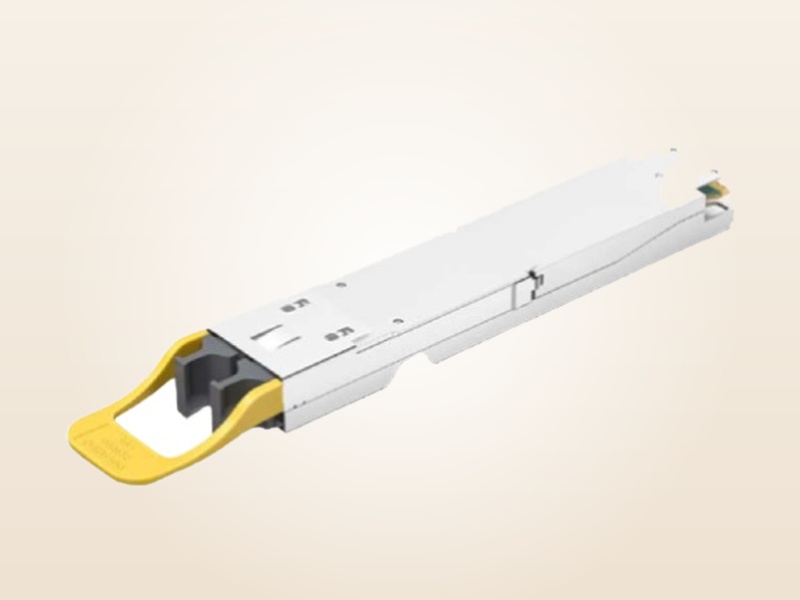

NVIDIA MMS4X00-NS400 是一款高性能、单端口 400Gb/s 的光纤收发器，采用 OSFP 封装形式，专为 InfiniBand 和以太网应用设计。该模块基于 DR4 单模并行光技术，使用 4 通道 100G-PAM4 调制，并通过单个 MPO-12/APC 光学连接器实现光纤接口。其最大传输距离可达 100 米，适用于数据中心内部高速互联。
该收发器支持自动协议识别，可根据所连接交换机的协议自动切换为 InfiniBand 或以太网模式。当使用 1:2 分光光纤跳线时，模块仅激活 2 个通道，自动降速至 200Gb/s，并显著降低功耗至 5.5W（典型值）。其扁平顶面设计与 ConnectX-7 适配器的散热结构兼容。MMS4X00-NS400 完全符合 CMIS 4.0 和 OSFP MSA 规范，支持数字诊断监控（DDM）、自适应发射均衡等高级功能，并经过严格的生产测试，确保在 NVIDIA 端到端系统中的最佳性能与可靠性。
